![](https://www.lungrock.dev/wp-content/uploads/2022/03/IOT3_1.jpg)
การต่อสาย
![](https://www.lungrock.dev/wp-content/uploads/2022/03/22-03-16-13-58-00-1253.jpg)

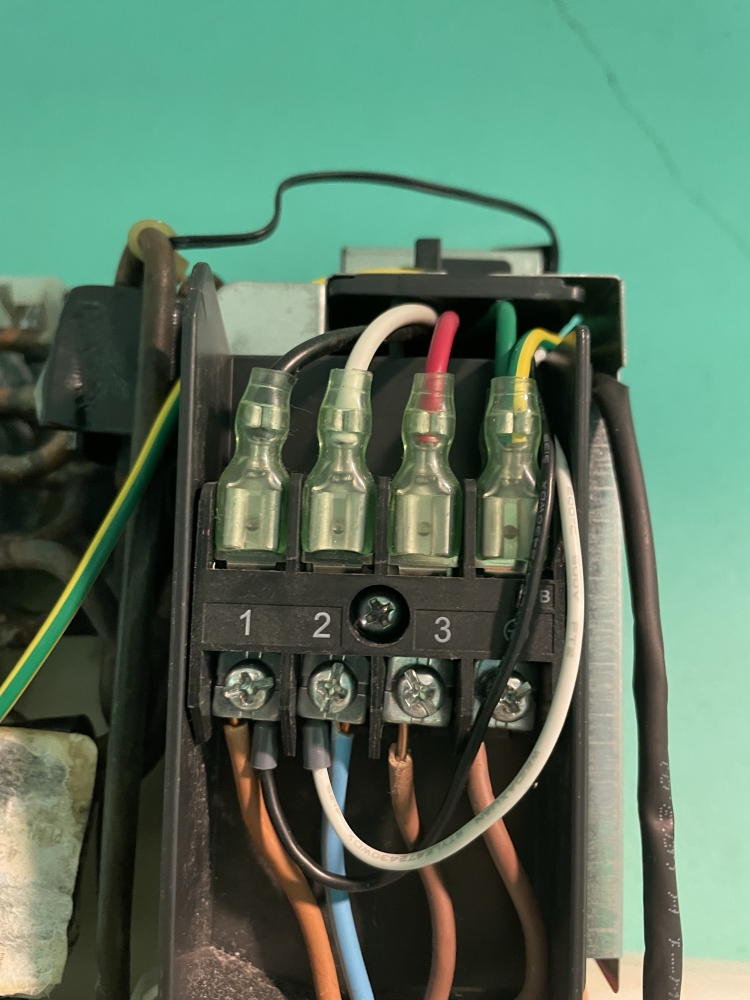

ให้ทำการเสียบสายเข้าที่ขั้ว L N ของแอร์เพื่อรับไฟเลี้ยงวงจร ในขณะทำให้เอาเบรคเกอร์แอร์ลงก่อนเพื่อความปลอดภัย
เชื่อมต่อ WIFI
อุปกรณ์จะสร้าง Access Point ขึ้นมาชื่อว่า RockuIRPro Fallback Hotspot ให้ทำการเชื่อมต่อด้วยรหัส LungRock (case-sensitive)
จากนั้นระบบจะทำการ Redirect ไปยัง Web Browser เพื่อทำการกรอกชื่อ WIFI และ Password ของที่บ้าน จากนั้นกด Save
ขั้นตอนนี้หากระบบไม่ทำการ Redirect ให้ ให้เปิด Browser และพิมพ์ 192.168.4.1 แทน
หลังจากทำการเชื่อมต่อเสร็จสิ้น Hotspot จะหายไปให้ทำการตรวจสอบ IP ที่อุปกรณ์ตัวนี้ได้รับจากหน้าจัดการเราเตอร์ของที่บ้าน
นำเข้า Home Assistant
ที่ Home Assistant ไปที่เมนู
- Configuration
- Devices & Services
- Add Integration (มุมขวาล่าง)
- พิมพ์ ESPHome
- กรอก IP ของอุปกรณ์ตัวดังกล่าว
- กรอกรหัสผ่าน PASSWORD (case-sensitive)
เป็นอันเสร็จสิ้นการเชื่อมต่ออุปกรณ์จะเพิ่ม Entities มา 3 Entities
- climate.rocku_climate
- sensor.rocku_climate_temperature
- sensor.rocku_climate_humidity
หรือหาก Home Assistant มีการ Discovery อุปกรณ์จะเองก็ทำการคลิก Configure เลยก็ได้เช่นกัน
การทดลองสั่งงาน

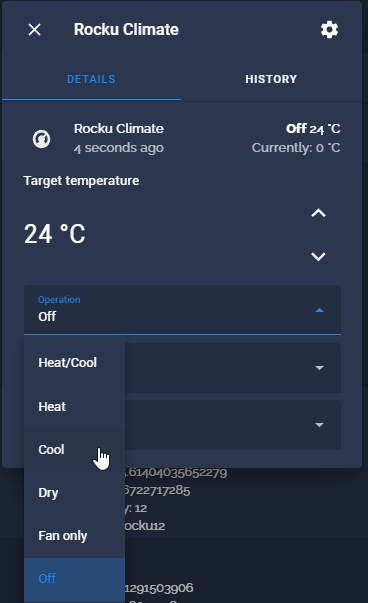

ให้นำหัว IR LED สายสีแดงดำ ส่องไปในทิศทางของตัวแอร์ระยะไม่เกิน 3-4 เมตร จากนั้นเปิดแอพ Home Assistant ที่ Entity climate.rocku_climate และที่ Operation เลือก Cool
![](https://www.lungrock.dev/wp-content/uploads/2022/03/chrome_2022-03-28_17-24-09.jpg)
หากอุปกรณ์สั่งการได้แอร์ก็จะเปิดทำงาน จากนั้นให้ทำการกดรีโมทแอร์ไปยังกล่องขาวรับสัญญาณดูว่าแอพสามารถซิงค์ข้อมูลรีโมทกลับแอพได้หรือไม่ ถ้าทุกอย่างใช้งานได้ ถึงจะประกอบเก็บงาน
การประกอบเก็บงาน
![](https://www.lungrock.dev/wp-content/uploads/2022/03/22-03-16-13-57-47-1252.jpg)

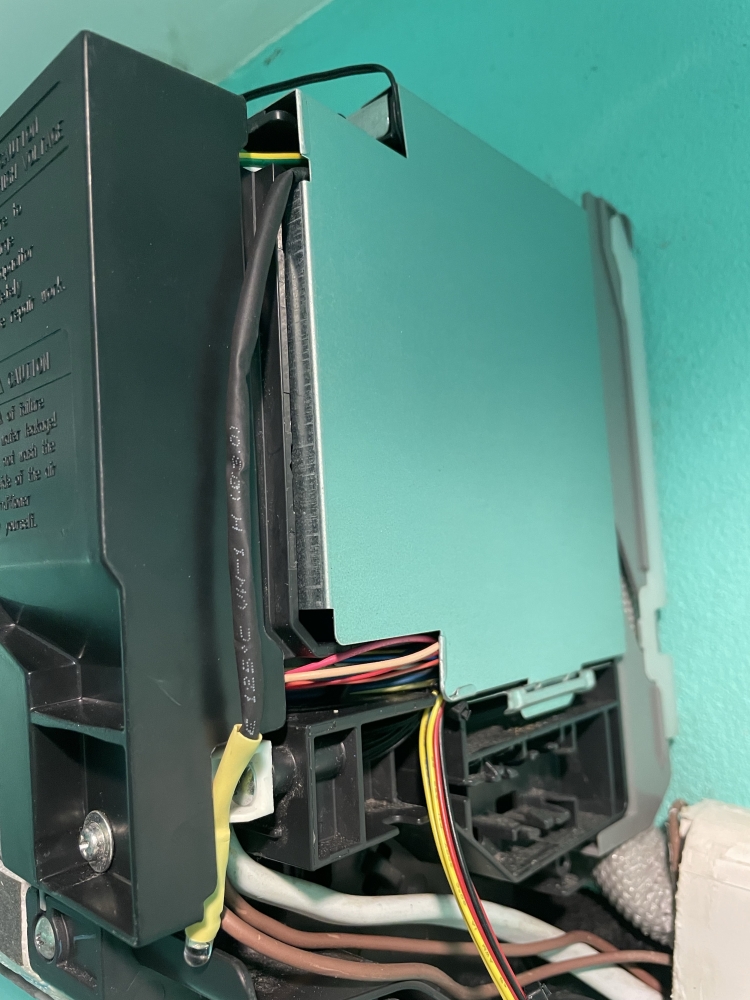

ให้แกะหน้ากากแอร์และนำกล่องสื่อสารไปเก็บไว้ด้านในแอร์แต่ละเครื่องไม่เหมือนกันและความกว้างด้านในอาจไม่เหมือนกัน
จากนั้นให้นำหัวส่งสัญญาณ IR LED ลากสายออกมาไว้ใกล้ๆตัวรับสัญญาณของแอร์
![](https://www.lungrock.dev/wp-content/uploads/2022/03/22-03-16-14-10-47-1255.jpg)

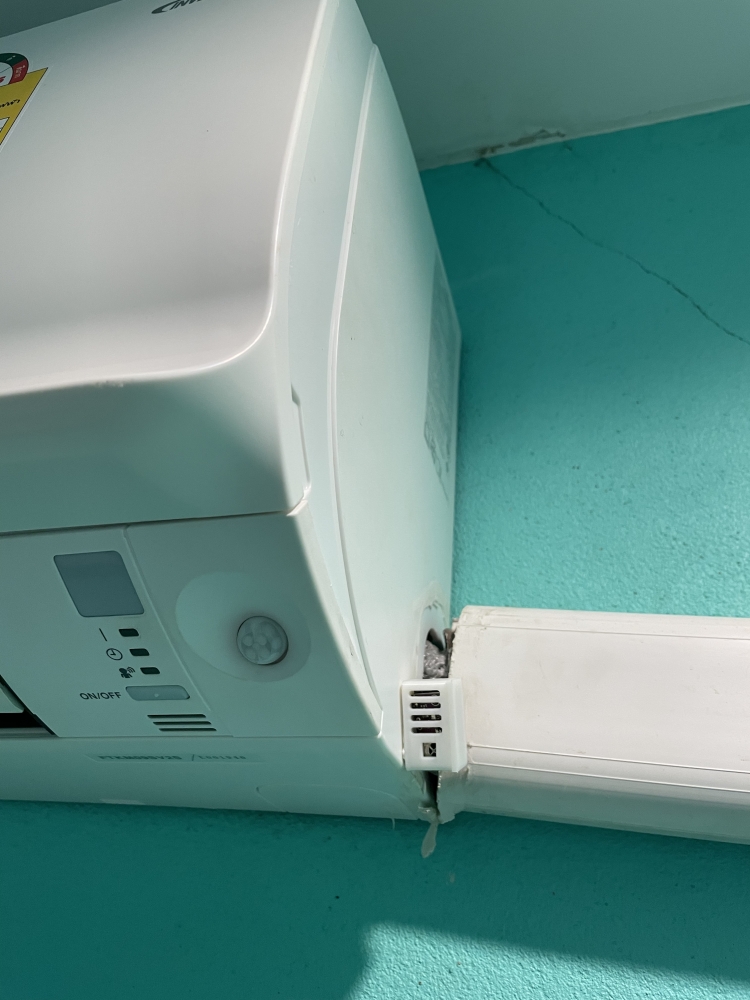

ลากสายกล่องรับสัญญาณรีโมทและ Sensor วัด Temp & humid อ้อมด้านหลังมาแปะไว้ตำแหน่งต่างๆที่ต้องการ เป็นอันเสร็จสิ้น

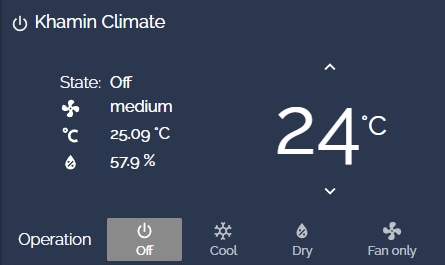

Lovelace
แนะนำให้ติดตั้ง Simple Thermostat และ Vertical stack in card ใน HACS ด้วย
![](https://www.lungrock.dev/wp-content/uploads/2022/03/chrome_2022-03-28_17-29-16.jpg)
การสร้างปุ่ม FAN SPEED / SWING
เริ่มจาก INPUT BOOLEAN สำหรับการสร้างปุ่มเปิด-ปิด การส่าย โดยแอร์แต่ละรุ่นอาจมีส่ายซ้าย-ขวา และขึ้น-ลง
จากนั้นทำ INPUT SELECT สำหรับการปรับแรงลม FAN SPEED
จากนั้นทำการ Save > Test Configuration ถ้าเรียบร้อยดีก็ให้ทำการ Restart Entities ก็จะถูกสร้างขึ้นมา
สร้างการเรียก Services บน NodeRED
ให้ทำการ Copy JSON เข้าไป Import ใส่ NodeRED และทำการแก้ไขข้อมูล Home Assistant Server และข้อมูล Entity ทั้งหมดให้ตรงกับที่ใช้
Advanced Lovelace
![](https://www.lungrock.dev/wp-content/uploads/2022/03/chrome_2022-03-28_17-42-10.jpg)
หากมีข้อสงสัยติดขัดตรงไหนติดต่อ Remote Support ลุงร๊อคได้ที่ LINE ID: rockument
